سفر به دنیای صفر و یکها؛ آشنایی ساده و کاربردی با مدارهای منطقی
مقدمه
اگر تا به حال کنجکاو شدهای که کامپیوترها چطور تصمیم میگیرند، یا چرا رباتها میتوانند مسیر درست را پیدا کنند، باید بدانی پشت همه اینها چیزی به نام مدارهای منطقی قرار دارد. مدارهای منطقی پایه و اساس کار تمام دستگاههای الکترونیکی هستند؛ از گوشی موبایل گرفته تا رباتها، کنسولهای بازی و حتی ماشینهای هوشمند.
در این مقاله قرار است مثل یک مدرس الکترونیک، تو را قدم به قدم با مفهوم مدار منطقی آشنا کنم؛ آن هم به زبان ساده و قابلفهم برای نوجوانان.
مدار منطقی چیست؟
مدار منطقی مجموعهای از قطعات الکترونیکی است که میتواند ورودیها را دریافت کند و بر اساس یک قانون مشخص، خروجی تولید کند.
به زبان ساده یعنی: ورودیها را میگیرد → روی آنها فکر میکند → نتیجه را بیرون میدهد.
این کار دقیقاً همان شبیهسازی فکر کردن انسان است، اما با برق!
منطق صفر و یک
در مدارهای منطقی همه چیز با دو عدد نمایش داده میشود:
- ۰ (خاموش یا نبودن ولتاژ)
- ۱ (روشن یا بودن ولتاژ)
این دو مقدار همان زبان کامپیوتر هستند. پس اگر بفهمی مدارهای منطقی چطور با صفر و یک کار میکنند، یک قدم بزرگ در دنیای الکترونیک برداشتهای.
انواع پایهای گیتهای منطقی
گیتها اصلیترین اجزای مدارهای منطقی هستند. هر گیت یک کار خاص انجام میدهد. مهمترین و پرکاربردترین گیتها عبارتند از:

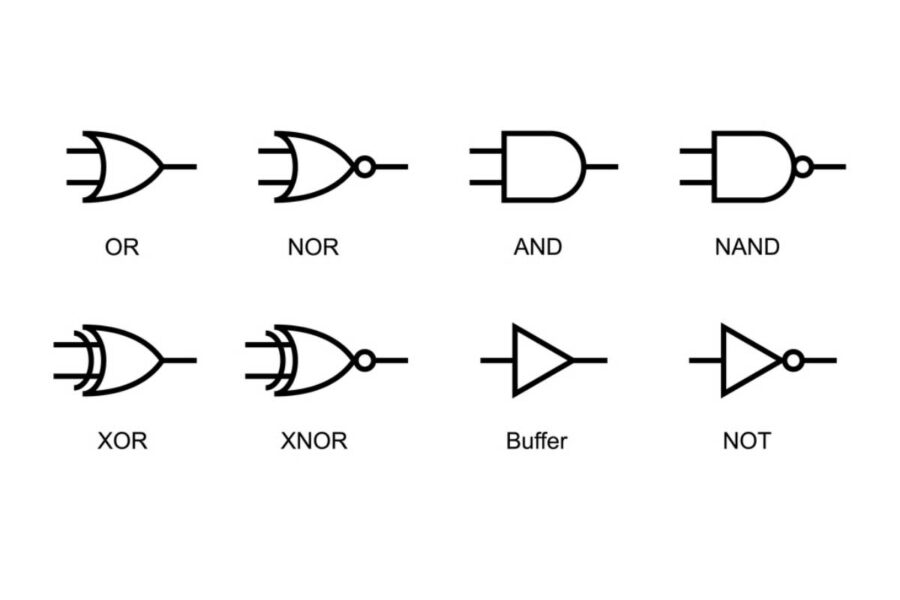

انواع گیت منطقی
۱. گیت AND (و)
این گیت فقط وقتی خروجی ۱ میدهد که هر دو ورودی ۱ باشند.
مثل اینکه دو کلید برق را سری وصل کنیم؛ هر دو باید روشن باشند تا لامپ روشن شود.
۲. گیت OR (یا)
اگر حداقل یکی از ورودیها ۱ باشد، خروجی هم ۱ میشود.
در زندگی واقعی مثل این است که دو کلید داشته باشی که هر کدام را بزنی، لامپ روشن میشود.
۳. گیت NOT (نفی یا معکوسکننده)
این گیت ورودی را برعکس میکند؛
- اگر ورودی ۱ باشد، خروجی ۰ میشود
- اگر ورودی ۰ باشد، خروجی ۱ میشود
مثل یک کلید که هر بار آن را بزنی، وضعیتش را عوض کند.
چرا مدارهای منطقی مهم هستند؟
- پایه ساخت پردازندهها و حافظهها هستند.
- در طراحی رباتها و دستگاههای هوشمند استفاده میشوند.
- بدون آنها هیچ وسیله دیجیتالی کار نمیکند.
- برای ورود به دنیای برنامهنویسی سختافزار ضروریاند.
یعنی اگر امروز وارد دنیای مدار منطقی شوی، فردا بهراحتی میتوانی سراغ پروژههای حرفهایتر بروی.
یک مثال ساده از مدار منطقی
فرض کن میخواهیم چراغ اتاق فقط زمانی روشن شود که:
- در اتاق باز باشد (ورودی اول)، و
- فرد داخل اتاق باشد (ورودی دوم).
اینجا یک گیت AND میتواند این کار را انجام دهد:
اگر هر دو شرط برقرار باشد → چراغ روشن میشود.

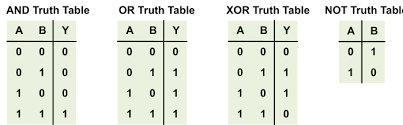

نقشههای منطقی (Truth Table)
برای اینکه رفتار گیتها را بهتر بفهمیم، یک جدول به نام جدول درستی میکشیم.
این جدول تمام حالتهای ممکن ورودیها و خروجیها را نشان میدهد.
این روش کمک میکند بهراحتی عملکرد مدار را تحلیل کنیم.
نتیجهگیری
مدارهای منطقی مثل مغز دستگاههای دیجیتالی عمل میکنند. اگر آنها را خوب یاد بگیری، میتوانی:
- مدارهای ساده بسازی
- رفتار دستگاهها را بفهمی
- و حتی اولین قدمهای طراحی ربات و سیستمهای هوشمند را برداری
یادگیری مدار منطقی سخت نیست؛ فقط باید از همین مفاهیم پایه شروع کنی و قدمبهقدم جلو بروی.
بهزودی میتوانی با استفاده از همین گیتها مدارهای پیچیدهتری طراحی کنی و وارد دنیای جذاب الکترونیک دیجیتال بشوی!
